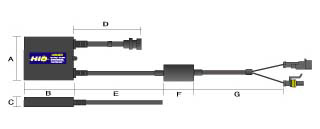

CAバラスト寸法

A=64mm
B=85mm
C=13mm
D=120mm

E=170mm
F=60m
G=150mm

(E+F+G=380mm
)

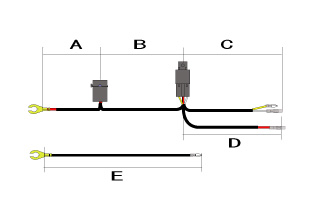

リレーハーネス寸法

A=500mm

B=1450mm

C=200mm

D=500mm

E=1000mm

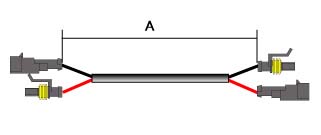

HID延長ケーブル30cm

A=300mm

HID延長ケーブル50cm

A=500mm

HID延長ケーブル80cm

A=80mm

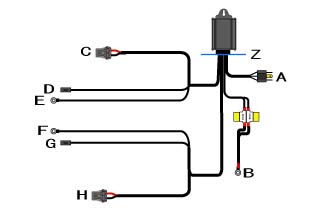

A-Z=60cm
B-Z=80cm
C-Z=58cm
D-Z=55cm
E-Z=58cm
F-Z=190cm
G-Z=200cm
H-Z=200cm

(各配線先端からコントローラーまでの長さ)

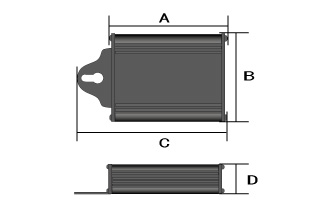

4輪用Hi/Loコントローラー部

A=35mm

B=49mm

C=51mm

D=24mm

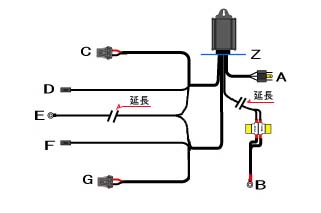

Dual用Hi/Loコントローラーハーネス

A-Z=63cm
B-Z=85+180cm
C-Z=60cm
D-Z=60cm
E-Z=85+180cm
F-Z=60cm
G-Z=60cm

(各配線先端からコントローラーまでの長さ)
Dual/HIACE用Hi/Loコントローラー部

A=60mm

B=49mm

C=80mm

D=23mm

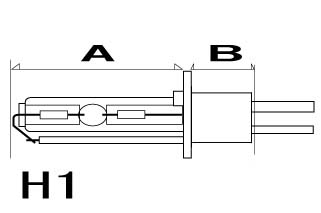

H1
4300K
6000K
8000K
12000K
20000K

A=46mm
B=27mm

配線の長さ=160mm
H1
30000K

A=46mm
B=30mm

配線の長さ=160mm

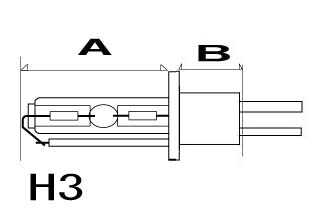

H3
4300K
6000K
8000K
12000K
20000K

A=38mm
B=27mm

配線の長さ=160mm
H3
30000K

A=39mm
B=35mm

配線の長さ=160mm

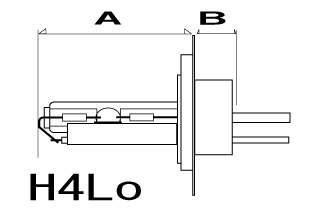

H4Lo
4300K
6000K
8000K
12000K
20000K

A=47mm
B=21mm

配線の長さ=160mm
H4/Lo
30000K

A=52mm
B=25mm

配線の長さ=160mm

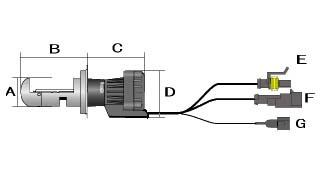

H4(Hi/Lo切り替え式)バーナー

A=26mm
B=60mm
C=49mm
D=42mm

各配線先端から付け根までの長さ
E-Z=160mm
F-Z=160mm
G-Z=160mm

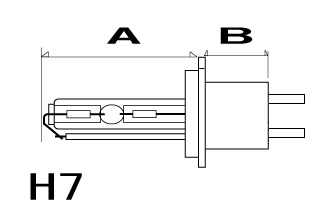

H7
4300K
6000K
8000K
12000K
20000K

A=47mm
B=24mm

配線の長さ=160mm
H7
30000K

A=47mm
B=38mm

配線の長さ=150mm

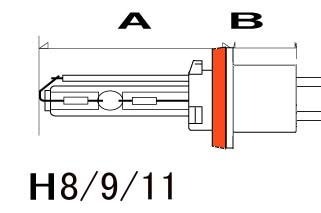

H8/9/11
4300K
6000K
8000K
12000K
20000K

A=52mm
B=20mm

配線の長さ=160mm

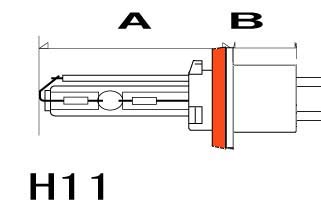

H11
30000K

A=52mm
B=23mm

配線の長さ=150mm

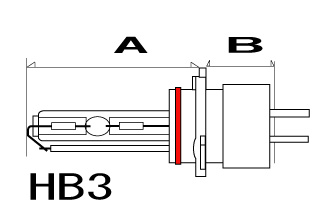

HB3
4300K
6000K
8000K
12000K
20000K

A=50mm
B=23mm

配線の長さ=160mm
HB3
30000K

A=52mm
B=31mm

配線の長さ=150mm

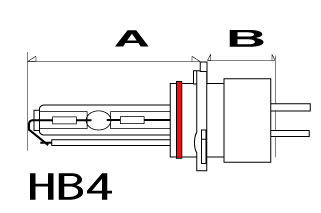

HB4
4300K
6000K
8000K
12000K
20000K

A=50mm
B=23mm

配線の長さ=160mm
HB4
30000K

A=52mm
B=31mm

配線の長さ=150mm
